概述：

混合式步进电机是综合了永磁式和反应式的优点而设计的步进电机。它又分为两相、三相和五相，两相步进角一般为0.9度、1.8度，三相步进角一般为1.2度，而五相步进角一般为0.72度。混合式步进电机在力矩、速度、分辨率等方面性能优异。

沃伦德的混合式步进电机（HB步进电机）都是两相四线步进电机。我们提供标准型混合式步进电机、大力矩混合式步进电机、IP65混合式步进电机和空心轴步进电机。

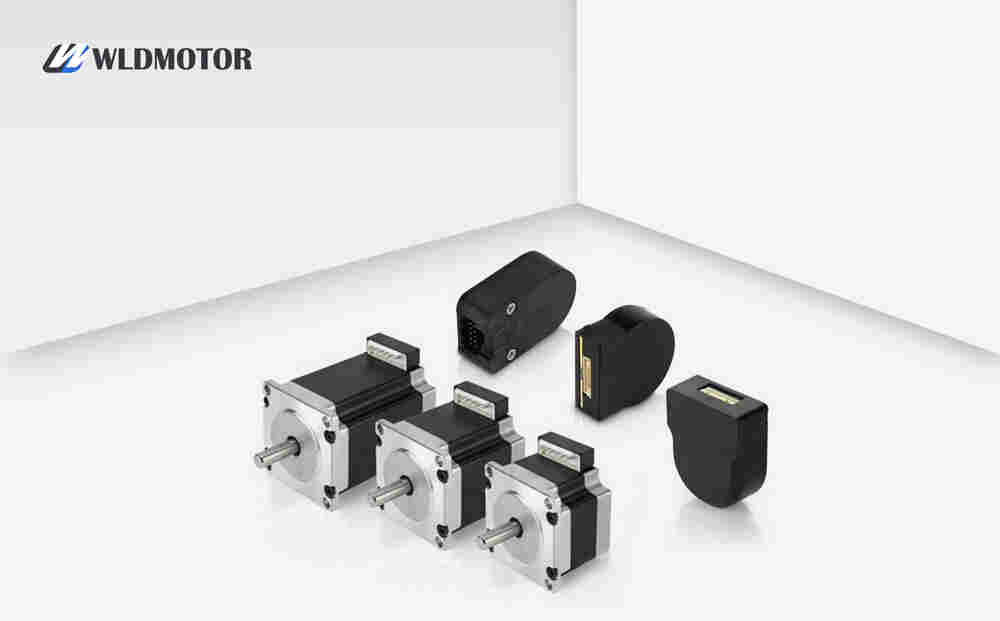

56mm高扭矩步进电机系列特点：

实现了简单的闭环控制，能够实现准确位置控制

用材考究，整合大厂家的供应商资源，品质过硬

简单的脉冲型步进电机

特殊的结构设计，实现密集的力矩输出，真正高力矩小体积

可以配刹车

应用领域
木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机、BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机、打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等

56mm高扭矩步进电机选型：

商品	NEMA	尺寸	保持转矩	分辨率	相电流	机身长度	轴直径
SCA5618X2804-A	23	56 mm	60 Ncm	1.8 °/步	2.8 A	40.5 mm	8 mm
SCA5618X2804-B	23	56 mm	60 Ncm	1.8 °/步	2.8 A	40.5 mm	8 mm
SCA5618X2804-A2	23	56 mm	60 Ncm	1.8 °/步	2.8 A	40.5 mm	6.35 mm
SCA5618X2804-B2	23	56 mm	60 Ncm	1.8 °/步	2.8 A	40.5 mm	6.35 mm
SCA5618X4204-A	23	56 mm	60 Ncm	1.8 °/步	4.2 A	40.5 mm	8 mm
SCA5618X4204-B	23	56 mm	60 Ncm	1.8 °/步	4.2 A	40.5 mm	8 mm
SCA5618X4204-A2	23	56 mm	60 Ncm	1.8 °/步	4.2 A	40.5 mm	6.35 mm
SCA5618X4204-B2	23	56 mm	60 Ncm	1.8 °/步	4.2 A	40.5 mm	6.35 mm
SCA5618M2804-A	23	56 mm	140 Ncm	1.8 °/步	2.8 A	56 mm	8 mm
SCA5618M2804-B	23	56 mm	140 Ncm	1.8 °/步	2.8 A	56 mm	8 mm
SCA5618M2804-A2	23	56 mm	140 Ncm	1.8 °/步	2.8 A	56 mm	6.35 mm
SCA5618M2804-B2	23	56 mm	140 Ncm	1.8 °/步	2.8 A	56 mm	6.35 mm
SCA5618M4204-A	23	56 mm	140 Ncm	1.8 °/步	4.2 A	56 mm	8 mm
SCA5618M4204-B	23	56 mm	140 Ncm	1.8 °/步	4.2 A	56 mm	8 mm
SCA5618M4204-A2	23	56 mm	140 Ncm	1.8 °/步	4.2 A	56 mm	6.35 mm
SCA5618M4204-B2	23	56 mm	140 Ncm	1.8 °/步	4.2 A	56 mm	6.35 mm
SCA5618L2804-A	23	56 mm	230 Ncm	1.8 °/步	2.8 A	76.5 mm	8 mm
SCA5618L2804-B	23	56 mm	230 Ncm	1.8 °/步	2.8 A	76.5 mm	8 mm
SCA5618L2804-A2	23	56 mm	230 Ncm	1.8 °/步	2.8 A	76.5 mm	6.35 mm
SCA5618L2804-B2	23	56 mm	230 Ncm	1.8 °/步	2.8 A	76.5 mm	6.35 mm
SCA5618L4204-A	23	56 mm	230 Ncm	1.8 °/步	4.2 A	76.5 mm	8 mm
SCA5618L4204-B	23	56 mm	230 Ncm	1.8 °/步	4.2 A	76.5 mm	8 mm
SCA5618L4204-A2	23	56 mm	230 Ncm	1.8 °/步	4.2 A	76.5 mm	6.35 mm
SCA5618L4204-B2	23	56 mm	230 Ncm	1.8 °/步	4.2 A	76.5 mm	6.35 mm

编码器选型：

商品	工作电压（编码器）	编码器分辨率	编码器信号类型	高度
NME2-SSI-V06-12-C	9.00 – 30.00 V		SSI	16 mm
NME2-UVW-U06-05-C	4.50 – 5.50 V	16384 CPR	增量	16 mm
NOE2-05-B06 (6.35 mm)	4.90 – 5.85 V	1000 CPR	增量	11.5 mm
NOE2-05-K06 (6.35 mm)	4.90 – 5.85 V	4000 CPR	增量	11.5 mm
NOE2-24-B06 (6.35 mm)	11.40 – 28.00 V	1000 CPR	增量	11.5 mm
NOE2-24-K06 (6.35 mm)	11.40 – 28.00 V	4000 CPR	增量	11.5 mm
NTO3-05-C06 (6.35mm)	5 V	2000 CPR	增量	16.6 mm
NTO3-05-Z06 (6.35 mm)	5 V	5000 CPR	增量	16.6 mm
WEDL5541-A06 (6.35 mm)	5 V	500 CPR	增量	15.7 mm
WEDL5541-B06 (6.35 mm)	5 V	1000 CPR	增量	19 mm
WEDS5541-A06 (6.35 mm)	5 V	500 CPR	增量	15.7 mm
WEDS5541-B06 (6.35 mm)	5 V	1000 CPR	增量	19 mm

定制轴修改：
